Różnice między kategoriami kabli ethernet mogą oznaczać przepustowość od 1 Gb/s aż do 40 Gb/s. W dzisiejszych czasach wybór odpowiedniej kategorii kabla sieciowego jest kluczowy dla wydajności połączeń internetowych.
Kategorie kabli sieciowych różnią się prędkością transmisji, zasięgiem i ochroną przed zakłóceniami. Kable UTP kategorii 5e osiągają prędkości do 1 Gb/s na dystansie 100 metrów, zaś profesjonalne rozwiązania jak kategoria 8 umożliwiają transfer 40 Gb/s przy częstotliwości 1 GHz.
Podstawowe kategorie kabli Ethernet i ich zastosowania
Kategoria 5e: Popularna w domach
Kable kategorii 5e stanowią najbardziej rozpowszechniony standard dla przewodów sieciowych, szczególnie w zastosowaniach domowych. Oferują częstotliwość pracy do 100 MHz i transmisję danych z prędkością do 1 Gb/s na odległości do 100 metrów.
Te przewody są tanie i wystarczające do codziennego użytku: przeglądania stron internetowych czy streamingu filmów w HD. Przy łączach światłowodowych o wyższych prędkościach mogą stanowić wąskie gardło.
Kategoria 6 i 6a: Standard dla nowoczesnych sieci
Przewody kategorii 6 zwiększają częstotliwość do 250 MHz, umożliwiając transfer do 10 Gb/s na dystansie do 55 metrów. Kategoria 6a przy częstotliwości do 500 MHz zapewnia pełne 10 Gb/s na odległości do 100 metrów.
Te kable są wykorzystywane w sektorze profesjonalnym i zyskują popularność w gospodarstwach domowych wymagających większych transferów danych.
Kategoria 7 i 7a: Rozwiązania dla wymagających
Przewody kategorii 7 oferują częstotliwość do 600 MHz i wspierają prędkości do 10 Gb/s. Wszystkie cztery pary żył są oddzielnie ekranowane i dodatkowo chronione wspólnym ekranem.
Kategoria 7a posuwa parametry dalej – z przepustowością do 1000 MHz umożliwia osiągnięcie prędkości do 40 Gb/s na odległości do 50 metrów.
Kategoria 8: Przyszłość centrów danych
Kategoria 8 to najnowszy standard przewodów sieciowych dla centrów danych. Obsługuje częstotliwości do 2000 MHz i umożliwia transmisję do 40 Gb/s, jednak efektywnie pracuje tylko na dystansie do 30 metrów.
| Kategoria | Częstotliwość | Prędkość transmisji | Maksymalna długość |
|---|---|---|---|
| 5e | 100 MHz | 1 Gb/s | 100 m |
| 6 | 250 MHz | 10 Gb/s | 55 m |
| 6a | 500 MHz | 10 Gb/s | 100 m |
| 7 | 600 MHz | 10 Gb/s | 100 m |
| 7a | 1000 MHz | 40 Gb/s | 50 m |
| 8 | 2000 MHz | 40 Gb/s | 30 m |

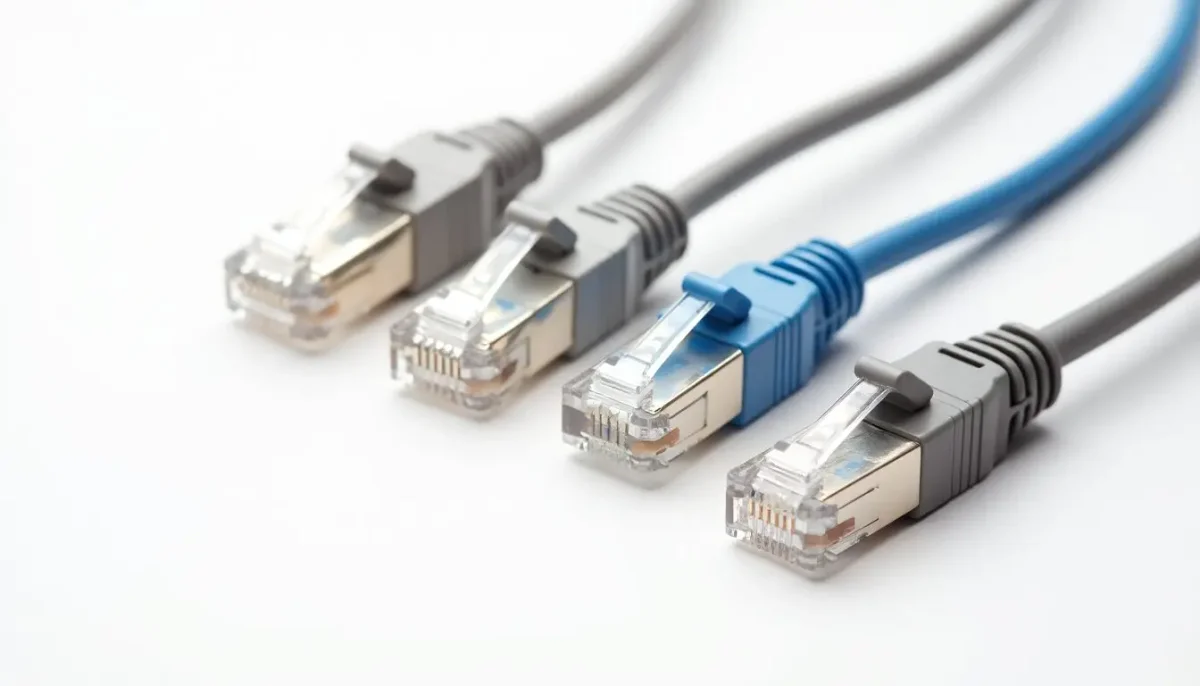

Rodzaje ekranowania kabli sieciowych
UTP: Nieekranowana skrętka
Kable UTP (Unshielded Twisted Pair) to najprostszy rodzaj przewodów sieciowych. Składają się z czterech par przewodów skręconych ze sobą. Skręcenie stanowi podstawową ochronę przed zakłóceniami.
Zalety: niższy koszt, mniejsza waga, większa elastyczność. Zastosowanie: domowe sieci komputerowe i biura z niskim poziomem zakłóceń.
FTP: Podstawowa ochrona
Kable FTP (Foiled Twisted Pair) posiadają folię aluminiową oplatającą cztery pary przewodów. Ekran zapewnia ochronę przed zewnętrznymi zakłóceniami elektromagnetycznymi.
Oferują lepszą ochronę niż UTP przy niewielkiej różnicy cenowej, co czyni je optymalnym wyborem dla większości instalacji.
S/FTP: Maksymalna ochrona
Kable S/FTP reprezentują najwyższy poziom ochrony. Posiadają folię aluminiową na każdej pojedynczej parze przewodów oraz dodatkowy ekran miedziany oplatający wszystkie cztery pary.
Wykorzystywane przede wszystkim w sektorze przemysłowym, gdzie chronią przed wpływem silnego pola elektromagnetycznego.
| Typ kabla | Oznaczenie | Rodzaj ekranowania | Zastosowanie |
|---|---|---|---|
| UTP | U/UTP | Brak | Sieci domowe, biura |
| FTP | F/UTP | Folia wokół par | Sieci firmowe |
| S/FTP | S/FTP | Folia na parach + siatka | Środowiska przemysłowe |
Jak dobrać kabel Ethernet do konkretnych potrzeb
Kabel do użytku domowego
Do standardowego użytku domowego kabel kategorii 5e jest wystarczający. Obsługuje prędkości do 1 Gb/s, co pokrywa potrzeby większości gospodarstw domowych.
Dla graczy i osób streamujących w wysokiej rozdzielczości warto zainwestować w kabel kategorii 6. Zapewni stabilniejsze łącze i mniejszy ping.
Rozwiązania dla małych firm i biur
Kategoria 6 powinna stanowić absolutne minimum dla małych firm. W miejscach z potencjalnymi zakłóceniami elektromagnetycznymi zalecamy kable FTP.
Infrastruktura dla dużych przedsiębiorstw
Dla rozbudowanych firm rekomendujemy kategorie 7 i wyższe, oferujące 10 Gb/s przy częstotliwości 600 MHz.
W serwerowniach i centrach danych: kable kategorii 8 wspierające 25-40 Gb/s.

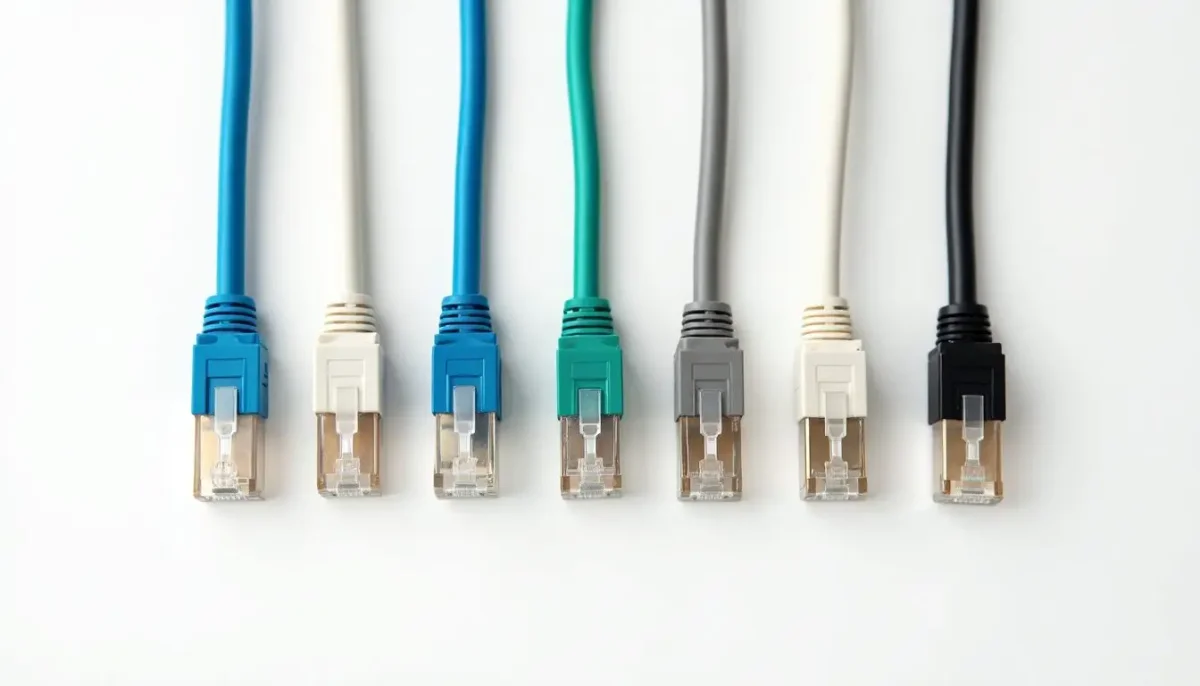

Praktyczne aspekty instalacji kabli sieciowych
Maksymalna długość kabla a wydajność
Standardowa maksymalna długość kabla Ethernet wynosi 100 metrów. Przekroczenie tej długości skutkuje pogorszeniem parametrów transmisyjnych.
Prowadzenie kabli w ścianach i listwach
Zaplanuj optymalną trasę dla przewodów, unikając miejsc z przewodami elektrycznymi. Alternatywy:
- Listwy przypodłogowe z kanałami
- Prowadzenie wzdłuż łączeń ściany i sufitu
- Maskownice PVC
Narzędzia niezbędne do instalacji
Narzędzia podstawowe: noże, przecinaki, szczypce, wkrętarki
Narzędzia specjalistyczne: zaciskarki RJ45/RJ11, noże krosownicze Krone, stripery
Najczęstsze problemy z kablami Ethernet i ich rozwiązania
Diagnostyka uszkodzonych kabli
Sprawdź stan fizyczny przewodu: widoczne przecięcia, zagięcia, przetarcia. Tester kabli pozwala wykryć przerwy, zwarcia czy przesłuchy między przewodami.
Wpływ zakłóceń elektromagnetycznych
W środowiskach o wysokim poziomie zakłóceń rozważ kable ekranowane (FTP lub S/FTP) z prawidłowym uziemieniem na obu końcach.
Kiedy wymienić kabel na wyższą kategorię
Niestabilne połączenie lub niemożność osiągnięcia oferowanej przez dostawcę prędkości sygnalizuje potrzebę wymiany. Kable kategorii 5e osiągają limity przy prędkościach powyżej 1 Gbps.
Wnioski
Podstawowe zasady wyboru:
- Kategoria 5e lub 6 dla typowych instalacji domowych
- Kategoria 6a dla firm i wymagających użytkowników
- Kategoria 7 i 8 dla centrów danych i zastosowań przemysłowych
- Ekranowanie FTP lub S/FTP w środowiskach z zakłóceniami
Prawidłowa instalacja zapewni optymalną wydajność sieci na lata.
